根据市场研究机构Global Growth Insights发布的《EMI Shielding Market Forecast to 2033》报告，2025年全球EMI屏蔽市场规模预计达72.1677亿美元，2025至2033年间复合增长率保持3%左右。其中，5G基站、新能源汽车电子控制单元（ECU）及医疗诊断设备等领域成为主要增长驱动力。报告指出，紧凑型电子设备对EMI屏蔽衬垫的全向导通与稳定防护能力提出更高要求。KONLIDA康丽达精密电子推出的全方位导电泡棉，凭借三维全导通特性，为多场景应用提供屏蔽衬垫服务方案。

　　

　　在电子设备集成度提升的背景下，EMI屏蔽衬垫需同时兼顾全向导电性能与安装适配性。KONLIDA全方位导电泡棉采用高分子复合材料一体化发泡与真空全域电镀工艺，基材为孔径均匀的聚氨酯海绵，经真空电镀覆盖铜镍合金层，部分型号采用镀银处理，形成X-Y-Z三维方向连续导电通路。该结构使泡棉任意点位导电性能相对均匀，表面电阻≤0.05Ω/inch，垂直电阻≤0.03Ω/inch，为设备提供稳定的电磁传导基础。

　　

　　在性能方面，KONLIDA全方位导电泡棉在10MHz至3GHz频段内屏蔽效能达50至80dB，符合FCC、CE等国际标准要求。产品耐温范围覆盖-40℃至120℃，耐摩擦次数超过40万次。经ASTM B117盐雾测试及GB/T 2423.3湿热测试后，接触电阻仍控制在≤0.1Ω，屏蔽效能衰减在合理范围内，适用于户外基站、工业控制设备等复杂环境。

　　在安装适配性方面，该泡棉发泡孔径均匀，压缩率为40%时回弹率≥92%，能贴合不规则器件表面，减少安装间隙，同时避免对精密元器件造成挤压。以医疗设备为例，某监护仪项目需在狭小空间内实现机壳接缝屏蔽，并耐受反复消毒，KONLIDA导电泡棉的三维全导通特性与耐环境性能满足了其电磁兼容需求。

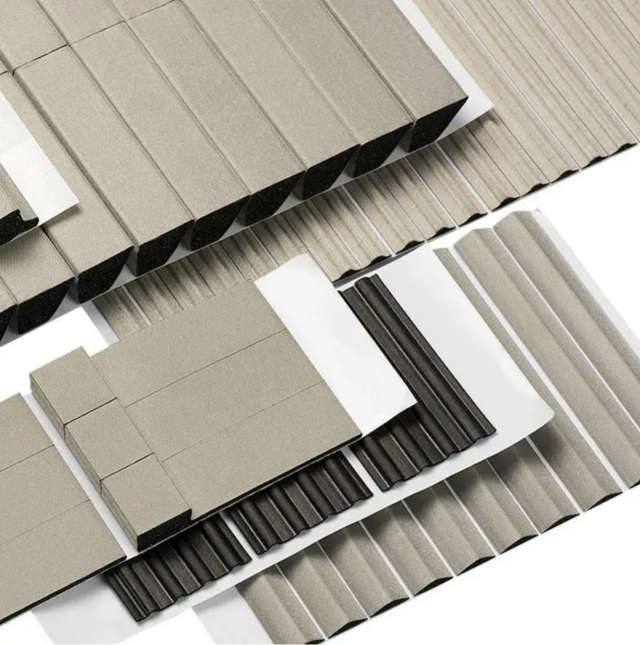

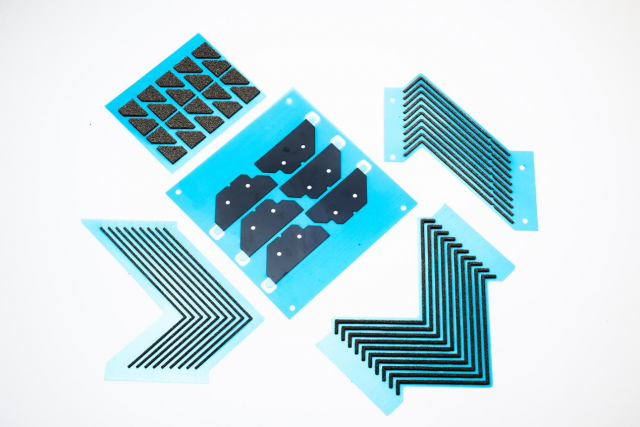

　　KONLIDA通过专项实验室与产业链布局，实现核心原材料自主生产，导电布表面镀层可根据应用需求优化方案。产品采用导电布、导电胶与内衬泡棉复合结构，导电胶选用高附着力配方，支持多种截面形状定制，厚度范围0.3mm至12mm，最小尺寸可至1.5mm×1.5mm，适配不同设备安装空间。

　　

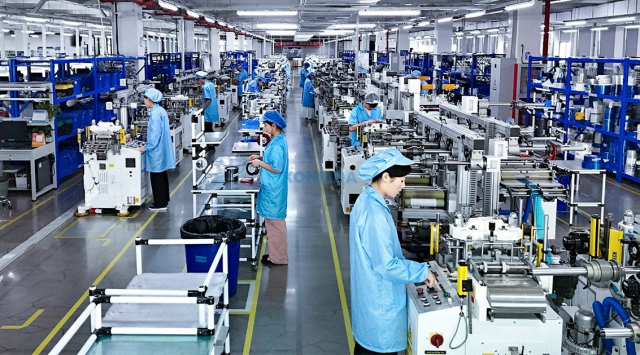

　　产品系列通过RoHS、Halogen Free认证，阻燃等级达UL94-V0，部分型号满足医疗设备ISO13485认证要求。企业从原材料发泡、电镀到成品检测实施全程质量管控，产品合格率保持稳定，保障屏蔽衬垫的持续供应。

　　基于三维全导通特性，KONLIDA全方位导电泡棉已应用于多个领域：在5G路由器中用于机框与PCB板之间的接地屏蔽；在新能源汽车ECU中适应宽温域并通过振动测试；在工业PLC控制器中保持长期导通稳定性；在3C电子领域用于摄像头模组与线路板的屏蔽防护。

　　

　　随着5G、6G及卫星通信需求的持续增长，EMI屏蔽衬垫的应用场景将进一步扩展。KONLIDA相关负责人表示：“我们正在持续优化全方位导电泡棉的技术性能，计划推出镀银增强型号，表面电阻可降低至0.02Ω/inch，以更好适应高端通讯、航空航天等领域的屏蔽需求。未来，我们将继续依托三维全导通技术，为全球客户提供更贴合实际应用的屏蔽衬垫服务方案。”
